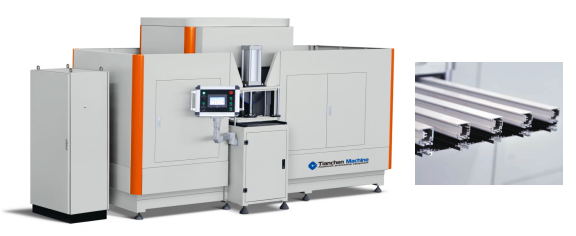

数控端面铣床
LXDS7-CNC-300
设备特点
☆ 适用于铝门窗中梃型材端面榫口和台阶面的锯铣加工。
☆ 安装两台锯铣电机，一台实现水平铣切，另一台实现垂直纵切，兼顾各种截面中挺型材及加强中梃的端铣作业，更具通用性。
☆ 水平铣切采用大功率电机，双锯片或组合铣刀设计，提高加工效率。连接结构新颖，刀具更换方便。
☆ 垂直纵切锯片角度可调，使用范围更广。
☆ 两台铣切电机由五轴数控伺服控制，无需人工调整，可快速便捷的通过选择预设好的程序完成加工。可以连续加工不同截面的型材。
☆ 进给方向采用高精度直线导轨，运行更快、更平稳。
进给系统采用伺服电机丝杠直线导轨副结构，可针对不同厚度型材预设速度，振动小、加工精度高。
技术参数
☆ 电源：380V 50Hz ☆ 气源压力0.5～0.8Mpa
☆ 伺服电机功率：3KW×1台 +2KW×4台
☆ 铣切电机功率：4.0KW + 2.2KW ☆ 电机转速：2800rpm
☆ 主轴直径：30mm ☆ 水平进给行程：0～1100mm
☆ 最大可装刀具直径：锯片φ350，铣刀φ300 ☆ 工作台尺寸：510×340mm
☆ 开榫最大尺寸（水平）：200高×100深×500宽（φ300锯片或铣刀）
☆ 开榫最大尺寸（垂直）：80高×50深×500宽（φ300锯片或铣刀）
☆ 外形尺寸：3900×1950×2300
